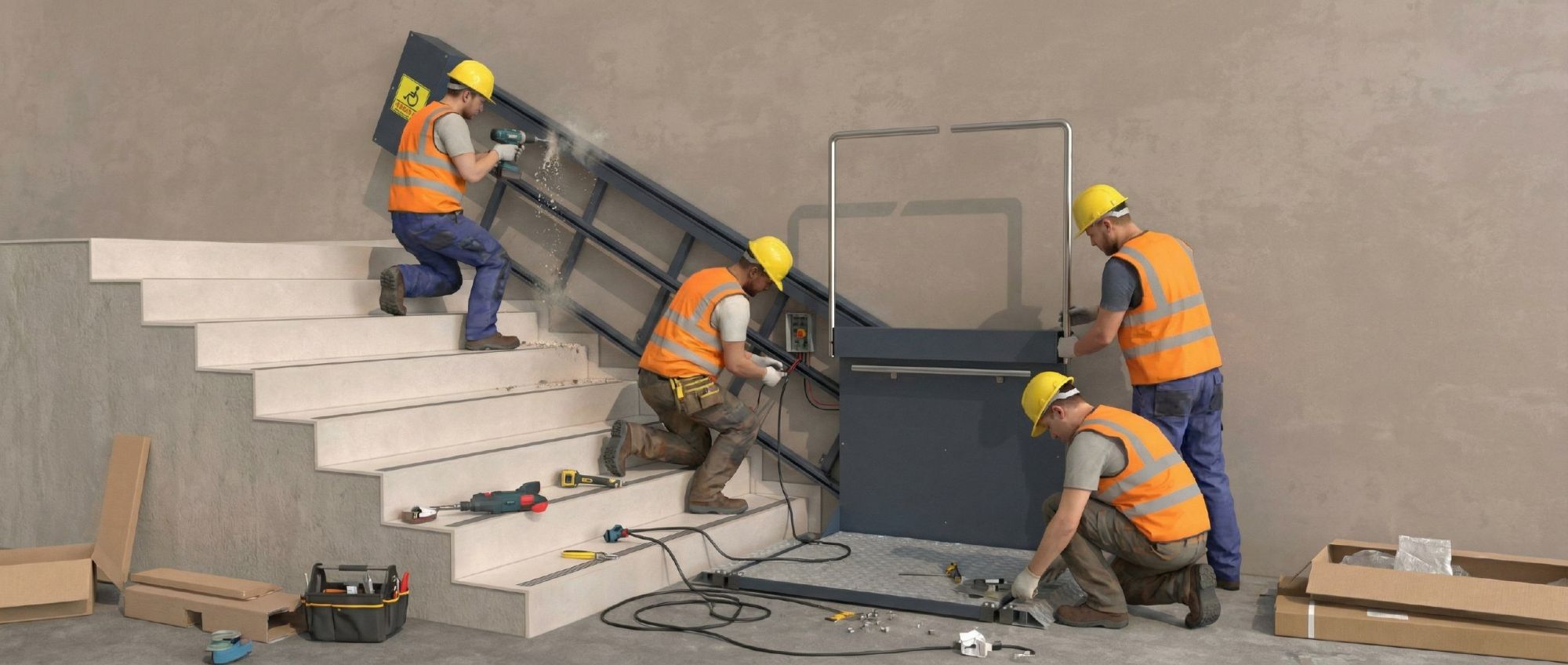

Монтаж наклонного подъемного механизма НПМ-01/02
Подготовительные работы
Монтаж должен выполняться квалифицированными специалистами с соблюдением мер безопасности. Перед началом работ обеспечьте подведение электропитания 220В и контура заземления, убедитесь в прочности фундамента или монтажных поверхностей, проверьте комплектность изделия.
Основные этапы монтажа
Крепление на стальные столбы (Способ 1)
- Согласно монтажному чертежу установите нижний и верхний столбы на одной линии. Разметьте отверстия на пятках, просверлите перфоратором буром 12 мм на глубину залегания анкеров. Используйте клиновые анкера М12 (не менее 100 мм) или химические анкера. Забейте и затяните анкера.
- Установите направляющие на столбы, выставив по чертежу (три размера, угол), временно зафиксируйте струбцинами.
- Установите промежуточные столбы, контролируя линию лазерным уровнем или нитью. Каждый столб должен касаться поперечной стойки направляющей.
- Для удобства и безопасности снимите направляющие, разметьте и закрепите все столбы по пунктам 1–3. Затем установите направляющие обратно, соблюдая размеры.
- Приварите направляющие к столбам в предусмотренных местах, предварительно убедившись в точности установки.
Крепление к стене анкерными болтами (Способ 2)
- Установите направляющую возле стены по чертежу. Разметьте отверстия через пластины на направляющей.
- Просверлите отверстия буром 10 мм, используйте анкера М10 (не менее 100 мм). Закрепите направляющую.
Завершающие работы (для обоих способов)
- Снимите декоративный кожух каретки. Закрепите платформу на каретке струбцинами, опустите в нижнее положение. Выставьте платформу по уровням так, чтобы зазор до пола был минимальным (не более 20 мм).
- Проверьте натяжение цепи, при необходимости отрегулируйте.
- Подключите питание и выполните пробный прогон платформы вверх-вниз, убедитесь в отсутствии препятствий.
- Обязательно отключите питание! Приварите платформу к каретке в указанных местах.
- Отрегулируйте верхний и нижний концевые выключатели согласно инструкции (положение регулировочных гаек зависит от расположения моторного отсека).
Заключительные операции
Установите декоративный короб. Проверьте работу подъемника – при отсутствии отклонений он готов к эксплуатации. Владельцу передается паспорт и инструкция по эксплуатации.
