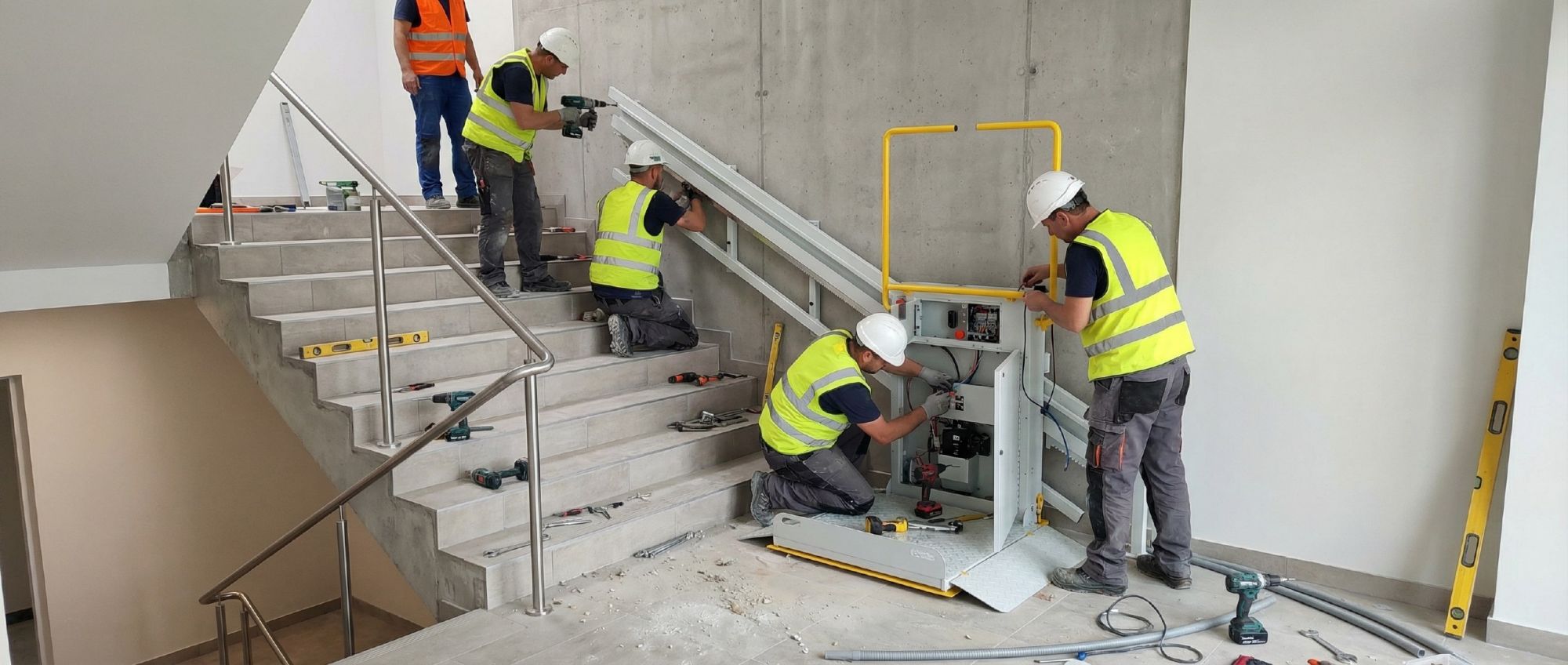

Монтаж наклонной подъемной платформы РПМ-01/02
Подготовительные работы
Монтаж платформы должен выполняться квалифицированными специалистами (не ниже 4-го уровня квалификации) в соответствии с паспортом изделия, чертежами и электрическими схемами.
- Обеспечить подведение электропитания 220В/50Гц и контура заземления к месту установки шкафа управления.
- Убедиться в прочности несущей стены или ступеней лестничного марша.
- Проверить комплектность и состояние всех частей платформы.
- На верхней и нижней площадках установить стойки с кнопками вызова на расстоянии не менее 500 мм от направляющих (при необходимости залить бетонные подушки 200×200 мм).
Основные этапы монтажа
Монтаж направляющих (Вариант крепления к столбовым опорам)
- Разметить места установки столбов крепления согласно чертежу (на ступенях столбы устанавливаются строго по центру).
- Закрепить нижний и верхний столбы, зафиксировать направляющую по указанным высотам.
- Выставить промежуточные столбы по перемычкам направляющей, закрепить их к полу.
- Зафиксировать направляющую к столбам имбустыми болтами (по два на столб) через технические отверстия.
Монтаж направляющих (Вариант крепления к стене)
- Выставить направляющую согласно чертежу и закрепить анкерными болтами через технические отверстия.
Установка грузонесущего устройства
- Снять с верхних концов направляющих ограничители движения.
- Навесить каретку с платформой на направляющие сверху.
- С помощью аварийного ключа через техническое отверстие в верхней части платформы осуществить зацеп приводной шестерни с зубчатой рейкой.
- Переместить каретку вручную ключом до касания шестерни с рейкой.
- Прогнать платформу в нижнее положение, убедиться в свободном прохождении вдоль лестничного марша (без касания ступеней).
- Присоединить рым-болты к откидным заездам и закрепить страховочные шлагбаумы.
- Проверить работу механизма: шлагбаум поднят – заезд опущен, шлагбаум опущен – заезд поднят. При необходимости отрегулировать угол наклона заездов натяжением троса.
Электромонтаж
- Установить шкаф управления вблизи платформы (помещение с температурой не ниже +10°С).
- Смонтировать промежуточную клеммную коробку в верхней части направляющей рядом с аварийным выключателем.
- Подключить посты управления верхнего и нижнего этажей (кабели ПВС 5×0,5, ШВВП 2×0,5) согласно маркировке.
- Подключить кабель управления и кабель питания электродвигателя в гибком кабель-канале к клеммнику блока управления на каретке.
- Установить и подключить верхний аварийный концевой выключатель на направляющую.
- Проложить кабели от промежуточной коробки до шкафа управления:
- кабель управления 14×0,5;
- кабель питания двигателя ПВС 4×1,5;
- кабели от постов управления ПВС 5×0,5 (2 шт.);
- кабель диспетчеризации ШВВП 2×0,5;
- кабель аварийного выключателя.
- Выполнить расключение согласно маркировке клеммников в шкафу управления.
- Установить на направляющие кронштейны для воздействия на концевые выключатели платформы.
Пусконаладочные работы
- Установить ограничители для концевых выключателей нижней и верхней остановки, аварийный концевик и механические стопоры в верхней части направляющей.
- Подать питание на шкаф управления, включить главный выключатель.
- Проверить работу всех кнопок аварийного «СТОП» и выключателей питания.
- Выполнить пробный пуск без нагрузки, проверить направление вращения двигателя.
- Отрегулировать срабатывание концевых выключателей положения платформы.
- Проверить работу в «транспортном» режиме (от кнопок вызова) и в «рабочем» режиме (с платформы).
- Выполнить несколько циклов подъема-опускания, контролируя отсутствие посторонних шумов и вибраций.
- Провести испытания с номинальной нагрузкой.
- Установить защитный кожух на верхние ролики со стороны направляющих.
Заключительные операции
Закрепить таблички с инструкцией по эксплуатации на постах вызова и на платформе. После выполнения всех работ и положительных результатах испытаний платформа готова к эксплуатации. Владельцу передается паспорт и инструкция по эксплуатации.
