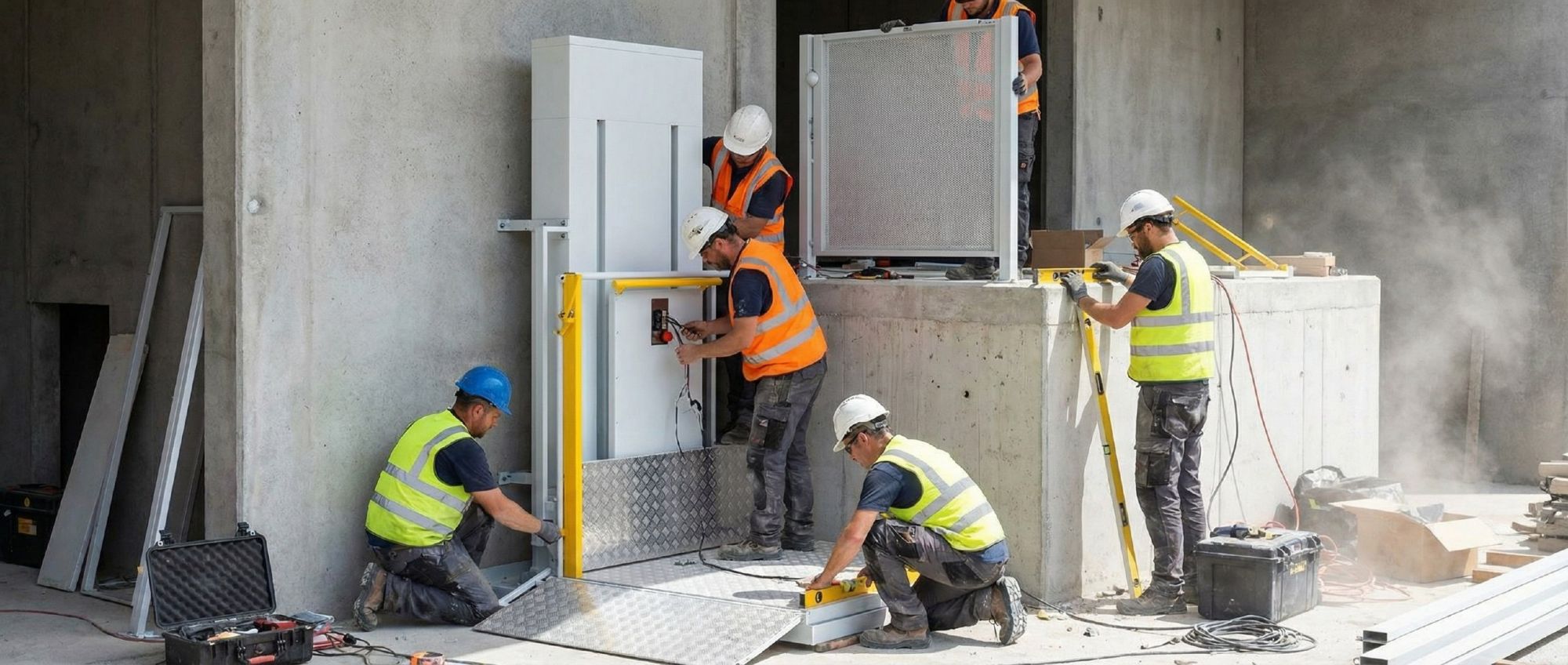

Монтаж подъемной платформы ВПМ-01/02 для маломобильных групп населения
Подготовительные работы
Монтаж должны выполнять специалисты со свидетельством о квалификации «Монтажник электрических подъемников» (не ниже 4-го уровня). Перед началом работ необходимо изучить паспорт изделия, содержащий чертежи, электрические схемы и полные требования.
Определите место монтажа, обеспечьте подведение электропитания 220В/50Гц и контура заземления (выполняется квалифицированным электриком). Убедитесь в целостности и прочности фундамента – требуется ровная бетонная площадка размером 1500х1800 мм, толщиной не менее 150 мм. Проверьте комплектность и состояние всех частей платформы.
Основные этапы монтажа
Крепление основания
Закрепите раму основания к бетонной площадке анкерными болтами Ø12х110 мм через технологические отверстия. При одностороннем основании учтите сторону въезда; при возвышенности площадки над грунтом предусмотрите заезд для беспрепятственного доступа.
Снятие защитной обшивки
Демонтируйте верхнюю крышку, боковую обшивку, обшивку моторного отсека, центральную и заднюю обшивки для доступа к узлам.
Установка приводной колонны
С помощью подъемного оборудования установите приводную колонну вертикально, выровняйте по уровню. Закрепите колонну к раме болтами М12 через готовые отверстия в нижних пластинах. При отклонениях отрегулируйте положение нивелировочными пластинами.
Крепление грузонесущего устройства
Закрепите грузонесущее устройство на каретке винтами М12 (4 шт.). Для удобства поднимите каретку вручную, используя ключ аварийного спуска (вращайте хвостовик в нужном направлении).
Установка ограждений и дополнительных элементов
Смонтируйте ограждения: со стороны колонны закрепите в нижней части болтами М6х25 к закладным, в верхней – болтом М8х70 с гайкой М8. Противоположное ограждение закрепите болтами М6х25 снизу.
При наличии в комплектации установите копир заездного пандуса (винты М6х25) и сам заездной пандус (через проушины). На верхней посадочной площадке установите калитку с вызывной панелью, на нижней – вызывной столб, а также шлагбаум или калитку в зависимости от исполнения.
Электромонтаж и подключение
Установите шкаф управления. Проложите кабели, соединяющие вызывные панели верхней и нижней площадок, грузонесущее устройство с моторным отсеком и шкафом управления. Подключите выносной пульт согласно электрической схеме, проверьте целостность розетки и кабеля.
Пусконаладочные работы
Подключите платформу к электросети и выполните пробный пуск. Отрегулируйте концевые выключатели верхнего и нижнего положения. Проверьте все движущиеся элементы: при необходимости выровняйте ходовой винт, отрегулируйте натяжение ведущих колес, смажьте узлы. Убедитесь в корректной работе вызывных панелей и автоматики.
Заключительные операции
После успешной проверки выполните монтаж защитной обшивки в обратной последовательности. Проверьте надежность всех резьбовых соединений, отсутствие посторонних шумов при работе. Владельцу передается паспорт и инструкция по эксплуатации.
