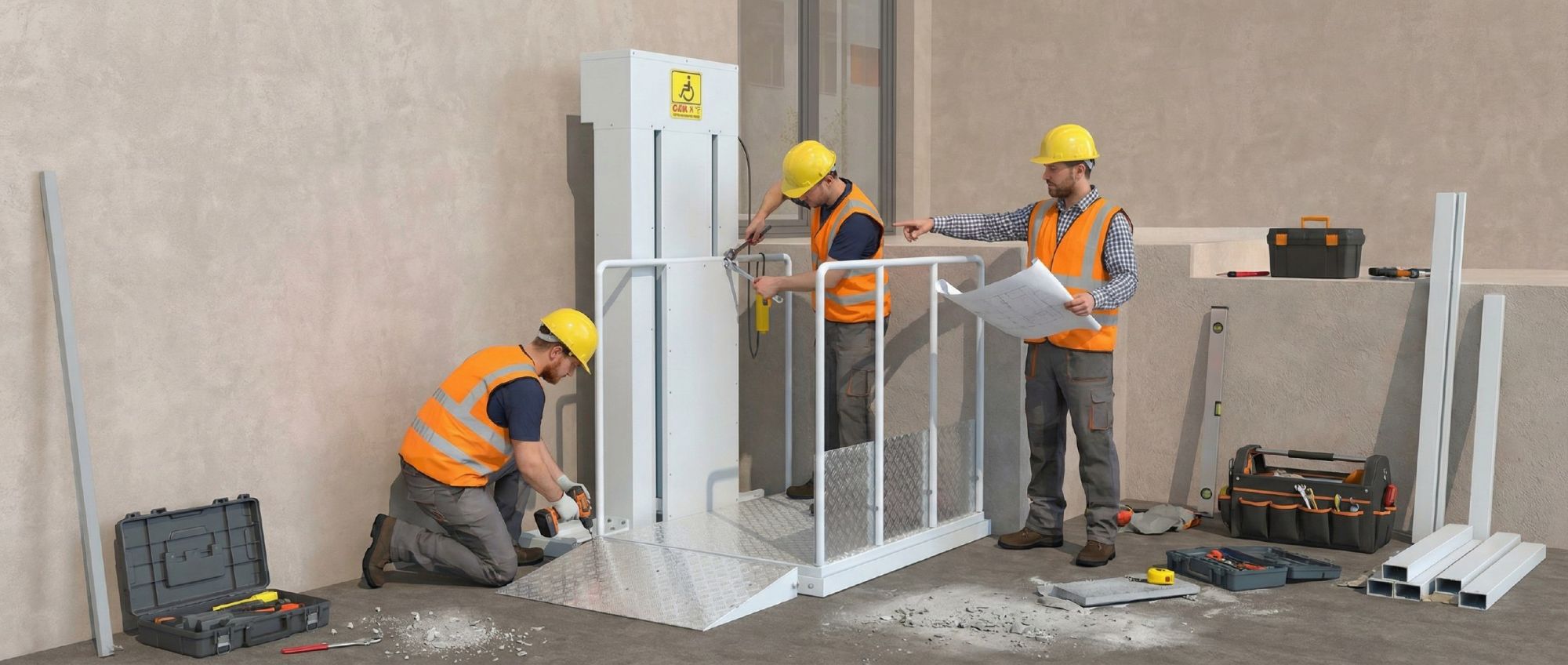

Монтаж подъемной платформы ВПМ-Эконом
Подготовительные работы
Определите место монтажа, обеспечьте подведение электропитания 220В/50Гц и контура заземления (работы выполняются квалифицированным электриком). Убедитесь в целостности и прочности фундамента – требуется ровная бетонная площадка размером 1500х1800 мм, толщиной не менее 150 мм. Проверьте комплектность и состояние всех частей платформы.
Основные этапы монтажа
Крепление основания
Закрепите основание платформы к бетонной площадке анкерными болтами Ø12х110 мм (или аналогами). При одностороннем основании обратите внимание на сторону въезда. Если площадка имеет возвышенность над грунтом, предусмотрите заезд для обеспечения беспрепятственного доступа.
Снятие защитной обшивки
Демонтируйте верхнюю крышку, боковую обшивку, обшивку моторного отсека, центральную и заднюю обшивки для получения доступа к узлам крепления.
Установка приводной колонны
С помощью подъемного оборудования установите корпус приводной колонны вертикально, выровняйте по уровню. Закрепите колонну к раме болтами М12 через готовые отверстия в нижних пластинах. При значительных отклонениях от вертикали отрегулируйте положение, подложив нивелировочные пластины под основание.
Крепление грузонесущего устройства
Закрепите грузонесущее устройство на каретке корпуса винтами М12 (4 шт.). Для удобства монтажа поднимите каретку на необходимую высоту вручную, используя ключ аварийного спуска: установите ключ в зацепление с хвостовиком и вращайте в нужном направлении.
Установка ограждений
Установите ограждение со стороны колонны: закрепите в нижней части болтами М6х25 к закладным, в верхней части – болтом М8х70 с гайкой М8 через металлический профиль в подготовленное отверстие. Установите противоположное ограждение, закрепив его болтами М6х25 в нижней части к закладным.
Монтаж копира и заездного пандуса (при наличии в комплектации)
Закрепите копир заездного пандуса винтами М6х25 через четыре технологических отверстия. Для установки заездного пандуса снимите левую проушину, открутив два винта, заведите правую шпильку пандуса в правую проушину, установите левую проушину на левую шпильку и закрепите винтами М6х25.
Подключение и пусконаладочные работы
Перед монтажом защитной обшивки подключите выносной пульт управления согласно электрической схеме. Проверьте целостность силовой розетки и кабеля. После подключения к электросети выполните пробный пуск согласно инструкции по эксплуатации. Проверьте работу верхнего и нижнего концевых выключателей, при необходимости отрегулируйте.
Заключительные операции
При корректной работе всех систем произведите монтаж обшивки в обратной последовательности. Проверьте надежность всех резьбовых соединений, отсутствие посторонних шумов при работе. Владельцу передается паспорт и инструкция по эксплуатации.
