Монтаж подъемника для бассейна Посейдон
Подготовительные работы
После транспортировки при отрицательных температурах выдержите изделие в тепле (+20°С) 4 часа. Основание под монтаж — только армированный бетон (цемент М400). Высота борта бассейна — не более 300 мм. Убедитесь в наличии электропитания 220В и контура заземления.
Основные этапы монтажа
Крепление основания (самый ответственный этап)
- Разметьте и просверлите 8 отверстий ⌀14 мм на глубину от 150 мм.
- Очистите отверстия от пыли, вставьте анкерные сетки.
- Заполните отверстия химическим анкером на 2/3 (с помощью пистолета, начиная со дна).
- Вставьте шпильки М12х120 вращательным движением. Дождитесь отверждения состава (см. таблицу времени в паспорте, процесс зависит от температуры).
- Установите стойку на шпильки, закрепите гайками М12 с шайбами. Момент затяжки: 80 Нм. Закройте гайки декоративными колпачками.

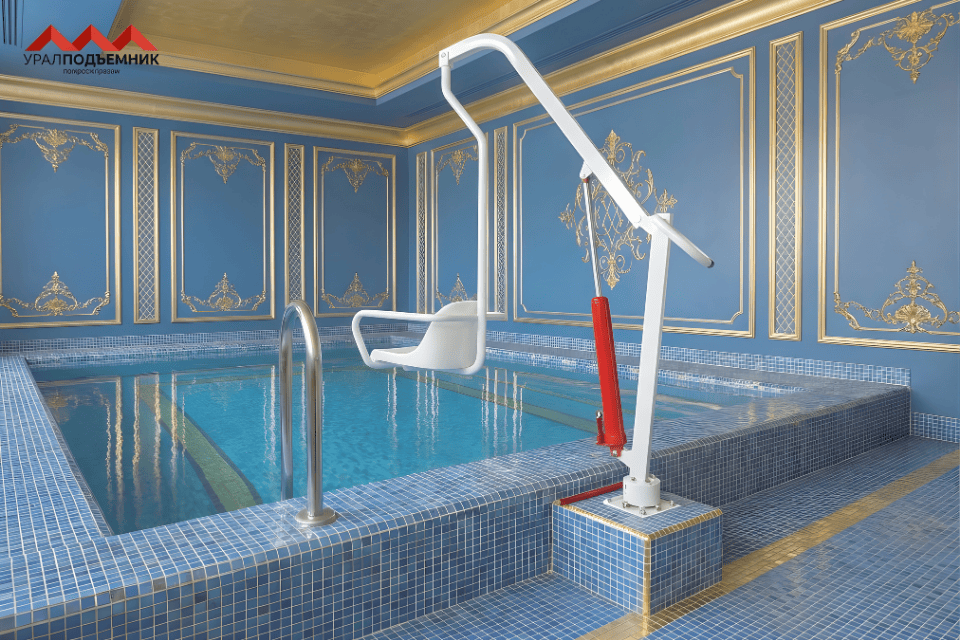

Сборка механической части (для гидравлической версии)
- Закрепите гидроцилиндр на стойке (болт М12х70, втулки, шайбы, гайка). Момент затяжки соединений цилиндра — не более 20 Нм.
- Затем зафиксируйте его на стреле (аналогично, с использованием втулок).

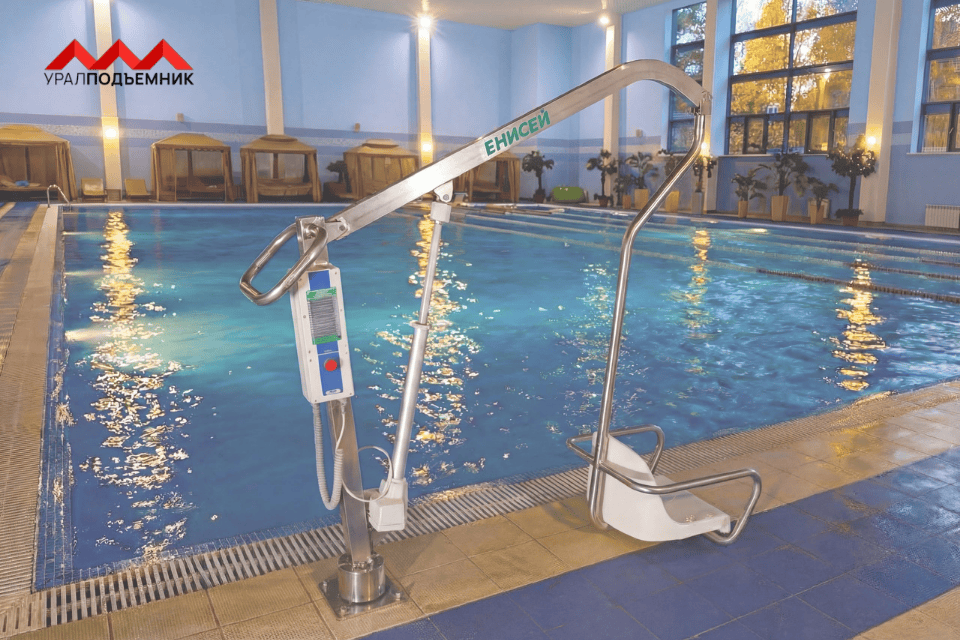

Сборка механической части (для электрической версии)
- Закрепите актуатор на стойке и стреле болтами М12х70, шайбами и гайками.
- Установите блок управления на стойку винтами М6. Подключите актуатор и пульт к блоку.
- Обязательно подключите провод заземления к болту на стойке.
Общие шаги для обеих версий
- Соедините подвес с сиденьем и стрелу болтом М14х75, шайбами и гайкой.
- Соедините стрелу со стойкой болтом М14х75, шайбами и гайкой. Момент затяжки: 80 Нм, затем отвернуть на 180°.
Заключительные операции
Проверьте все резьбовые соединения — люфты недопустимы. Проведите тест: нагрузите подъемник весом 140 кг на 5 минут. Люфты в местах крепления к полу исключены. В нерабочем положении стрела должна быть опущена (шток привода убран). Владельцу передается паспорт и инструкция по эксплуатации.
